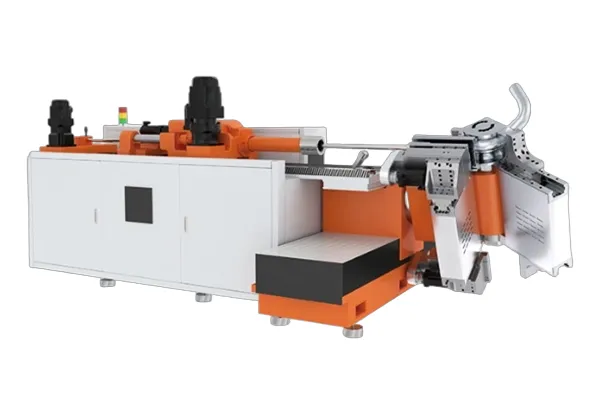

Curvadora de tubos CNC
Curvadora de tubos de alta velocidade para tubos metálicos utilizados nos setores automotivo, aeroespacial e industrial, cobrindo diâmetros de tubos de 30 mm a 100 mm.
As curvadoras de tubos CNC multieixos são projetadas para curvaturas precisas à esquerda e à direita e podem ser utilizadas em configurações de produção automatizadas. Elas permitem extremidades retas curtas após a curvatura final, mantidas abaixo de 1,2D, o que ajuda a reduzir o uso de material e os custos gerais de produção.
A operação coordenada multieixos oferece alta eficiência de produção e permite configurações de cabeça dupla com até oito pilhas de ferramentas, combinadas com simulação automática do processo. Um sistema de acionamento totalmente servo, juntamente com componentes de transmissão de alta precisão, garante uma precisão de posicionamento repetitiva de até 0,02 mm.
- Ângulo: a curvatura totalmente servo de 13 eixos garante um controle preciso em qualquer ângulo de curvatura, com precisão angular dentro de 0,05° e precisão de alimentação de até 0,05 mm.
- Circularidade: A dobra com mandril multicore combinada com lubrificação sincronizada ajuda a manter a circularidade estável do tubo durante o processo de dobra.
- Afinamento: O afinamento da parede é gerenciado pela coordenação do movimento de dobra com o empurrão auxiliar e o movimento do mandril. A compensação do empurrão e a lubrificação sincronizada ajudam a manter a espessura da parede mais consistente e melhoram a estabilidade da conformação.
- Conformação: A precisão da dobra tridimensional é controlada dentro de ±0,5 mm, garantindo geometria consistente do tubo e estabilidade dimensional.

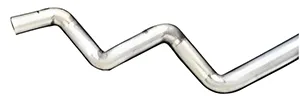

SUH409L
φ55x1.5mm R=0.8D

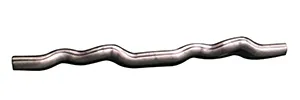

SUS441
φ60x1.5mm R=1.2D
SUS441
φ28.6x1.5mm R=1.4D

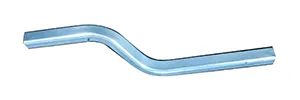

Tubo retangular de alumínio
40*45*4mm R=100mm

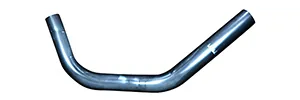

HR420LA
φ100x2.6mm R=1.5D

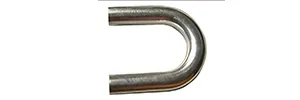

SUS409L
φ50x1.5mn R=2D
- Sistema de controle elétrico totalmente servoacionado, sem hidráulica, que permite uma operação eficiente, baixo consumo de energia e baixos níveis de ruído
- A simulação online calcula automaticamente o melhor caminho de dobra e ajuda a evitar interferências durante o processamento
- Detecção automática de cordões de solda, com carga e descarga opcionais para operação não tripulada
- Dobra com cabeça dupla do lado esquerdo e direito com raios fixos ou variáveis, permitindo a dobra em direções espaciais planas, laterais, inclinadas e complexas
- Função de descarga de sucata que ajuda a reduzir o desperdício de material e melhorar a utilização do material
- Servomotores equipados com encoders absolutos de alta precisão permitem que a operação seja retomada após a reinicialização da energia sem necessidade de realinhamento
- Sistema de barramento EtherCAT para transmissão rápida de dados, fiação simplificada e um layout de controle mais limpo
- Programação simples e eficiente através da entrada de coordenadas XYZ e parâmetros de ferramentas, com simulação gráfica completa do processo de dobra
- Força de fixação servocontrolada com detecção automática, garantindo alta precisão, repetibilidade e operação confiável
- Sistema de lubrificação para componentes da matriz de pressão e mandril, que ajuda a prolongar a vida útil das peças de desgaste
- Funções de controle inteligente, incluindo simulação de processo, reconhecimento de costura de solda, monitoramento da força de fixação, monitoramento da operação em tempo real e lubrificação automática
| Peso (incluindo console de controle) | Dimensões (C x L x A) | Cor | Faixa de diâmetro do tubo | Raio de curvatura máximo (excluindo curvatura em pilha) | Comprimento máximo do loop do tubo | Velocidade máxima de alimentação | Velocidade máxima de curvatura | Velocidade máxima de rotação do tubo |
| 9000 kg | 4600 × 2400 × 2000 mm | Preto e branco (acabamento com tinta texturizada) | 30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| Velocidade máxima de deslocamento da cabeça | Velocidade máxima de rotação da cabeça | Velocidade máxima de empurro assistido | Velocidade máxima de empurro de sucata | Precisão de posicionamento repetido | Torque máximo de saída de dobra | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | Avanço ±0,03 mm Movimento linear da cabeça ±0,03 mm Empurrão auxiliar ±0,02 mm Empurrão de sucata ±0,02 mm Ângulo de curvatura ±0,03° Rotação da cabeça ±0,03° Rotação do tubo ±0,03° | 20,000 N·m | ||||||
| Força máxima de alimentação | Força máxima de extração do mandril | Força máxima de fixação principal | Força máxima de fixação auxiliar | Força máxima de empurro auxiliar | Força máxima de empurro de sucata | Ângulo máximo de dobra | Curso de alimentação |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| Curso do cabeçote | Curso do mandril | Curso de assistência ao empurrão | Curso de empurrão de sucata | Curso de fixação principal | Curso de fixação auxiliar | Potência total do motor |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |

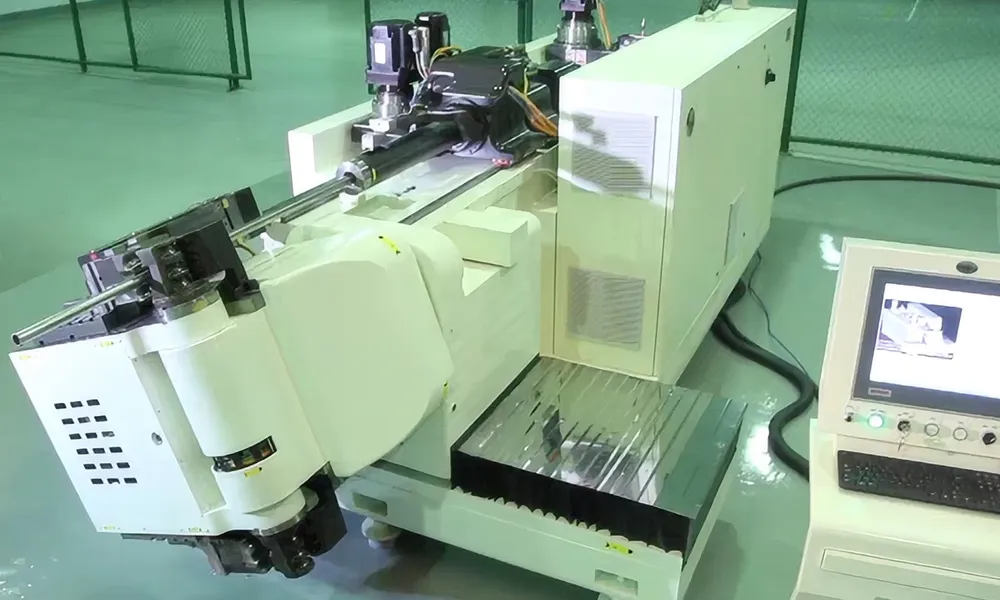

As curvadoras de tubos CNC incluem um braço de curvatura, uma unidade de rotação do tubo, braços auxiliares de empurrar e apoiar, um sistema de apoio do tubo, uma cabeça de curvatura rotativa, uma unidade de deslocamento da cabeça, um sistema de extração do mandril, um carro de alimentação do tubo, um sistema de fixação do tubo, uma unidade de empurrar os resíduos e um sistema de controle integrado.

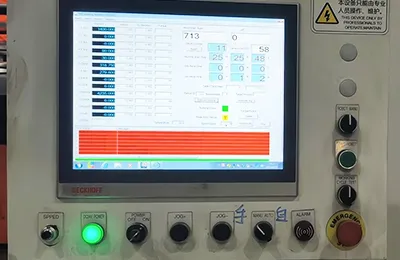

Sistema operacional do software
O sistema de controle é desenvolvido em uma plataforma baseada em Windows e inclui funções como simulação de processo, detecção automática de cordão de solda, monitoramento da força de fixação, carga e descarga automáticas, lubrificação automática, alarmes de anomalias, monitoramento da operação em tempo real e suporte remoto.
Componentes do acionamento

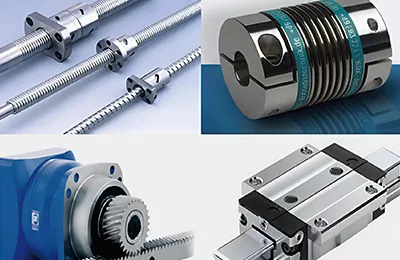

O sistema de acionamento utiliza parafusos de esferas de alta precisão, redutores de engrenagens de baixa folga e trilhos de guia lineares de alta precisão para garantir um movimento preciso e estável durante a operação.

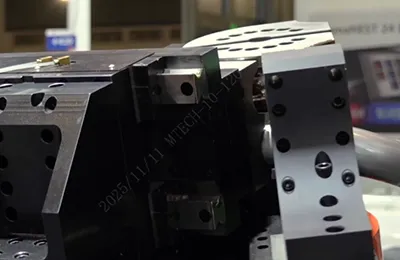

Simulação virtual
A simulação online calcula antecipadamente o percurso de dobra ideal e ajuda a evitar interferências durante o processo de dobra.
Sistema de controle Beckhoff

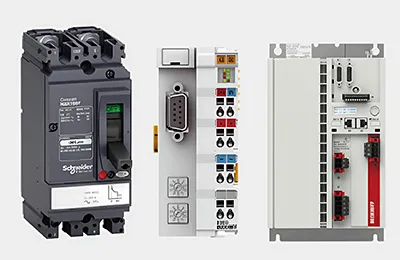

Sistema de controle Beckhoff, incluindo um computador de controle industrial, acionamentos e servomotores.
Outros equipamentos

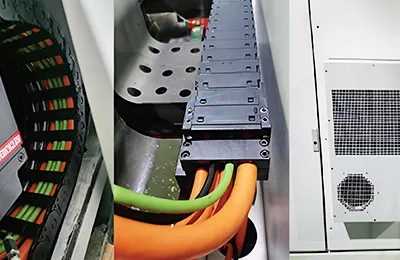

Cabo transportador e cabos de corrente de arrasto da Igus, componentes elétricos de baixa tensão da Schneider e um gabinete elétrico selado e climatizado.
Nossas máquinas de dobra de tubos multieixos de alta velocidade são utilizadas para a dobra 3D de tubos de aço carbono, aço inoxidável, cobre e liga de alumínio em setores como fabricação automotiva, aeroespacial, equipamentos médicos, petroquímico e aplicações domésticas.

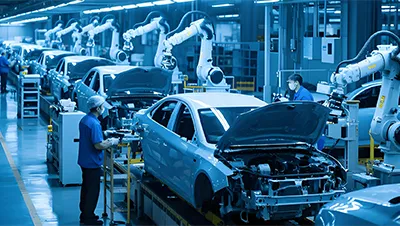

Fabricação automotiva, principalmente para componentes de chassis, quadros de motocicletas e sistemas de escape

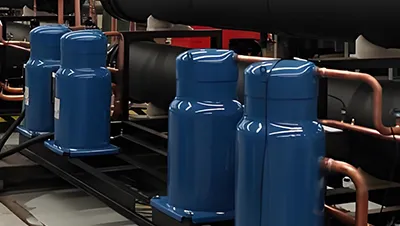

Fabricação mecânica e industrial, incluindo tubulação metálica, sistemas hidráulicos, sistemas pneumáticos e tubulações de ar condicionado.

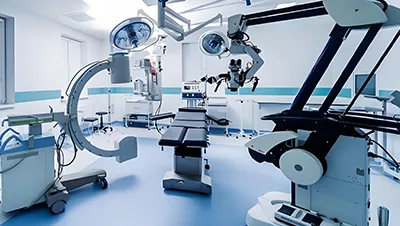

Utilizado em aplicações aeroespaciais, petroquímicas, equipamentos médicos e fabricação de produtos domésticos
